Konektori za baterije

POGLAVLJE U IZRADI (NEKOMPLETNO)

serija Europa

prema normi DIN VDE 0623-589 (prethodno: DIN 43589–part 1, 2 - and FEM 4007a, 4007b)

Definicija pojmova (kako ne bi bilo nesporazuma):

U ovoj seriji postoje utikači ("muški" konektori) i utičnice ("ženski" konektori).

Pojam određuje oblik pina (kontakta), a ne plastičnog kučišta.

"Ženski" se koriste na kablu baterije

"Muški" se koriste na kablovima punjača i potrošača (viličara, stroja)

Svi konektori su crne boje, bez obzira na napon. Položaj kodirajućeg pina osigurava da se na bateriju priključuje punjač i potrošač istog nazivnog napona, dok je njegova boja ovisna o tehnologiji baterije (sivi - baterija s tekućim elektrolitom, zeleni - suha ili gel baterija, žuti - univerzalni)

EUR 80 A

navedene su šifre konektora za kabel 25 mm², dobavljivi su i drugi

EUR 80 A "ženski" ► ŠIFRA ARTIKLA: 30 10 005

EUR 80 A "muški" ► ŠIFRA ARTIKLA: 30 10 004

odgovarajuća ručka ► ŠIFRA ARTIKLA: 30 10 046

EUR 160 A

navedene su šifre konektora za kabel 50 mm², dobavljivi su i drugi

EUR 160 A "ženski" ► ŠIFRA ARTIKLA: 30 10 007

EUR 160 A "muški" ► ŠIFRA ARTIKLA: 30 10 006

odgovarajuća ručka ► ŠIFRA ARTIKLA: 30 10 047

EUR 320 A

navedene su šifre konektora za kabel 50 mm², dobavljivi su i drugi

EUR 320 A "ženski" ► ŠIFRA ARTIKLA: 30 10 020

EUR 320 A "muški" ► ŠIFRA ARTIKLA: 30 10 019

odgovarajuća ručka ► ŠIFRA ARTIKLA: 30 10 047

FT 80 A

FT 80 A "muški" ► ŠIFRA ARTIKLA: 30 10 097

odgovarajuća ručka ► ŠIFRA ARTIKLA: 30 10 101

FT 80 A

FT 80 A "ženski" ► ŠIFRA ARTIKLA: 30 10 098

odgovarajuća ručka ► ŠIFRA ARTIKLA: 30 10 101

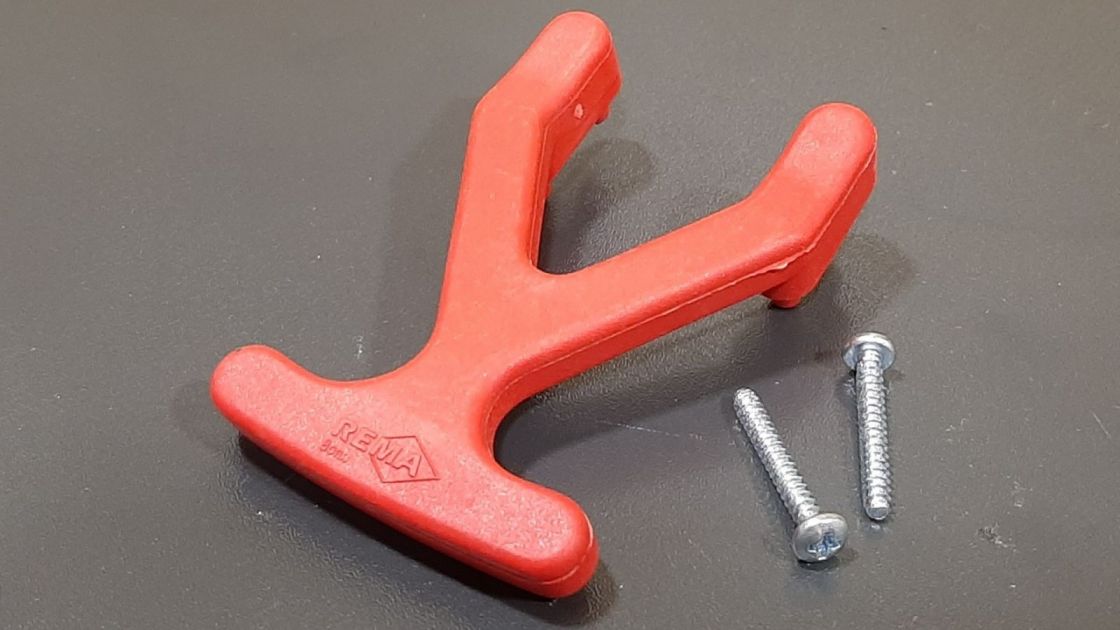

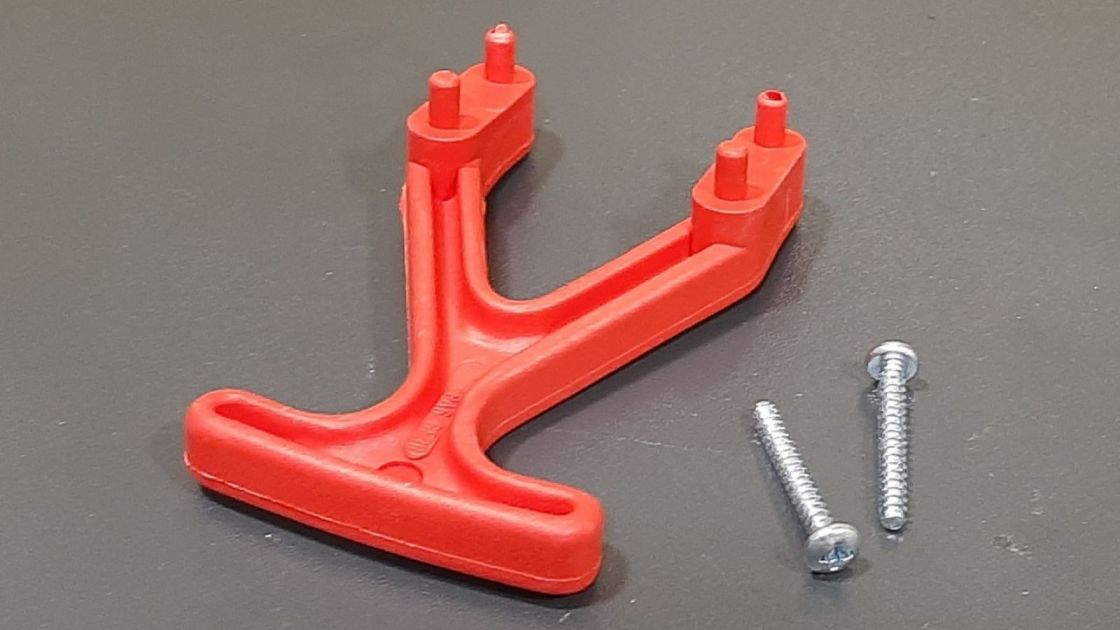

RUČKA KONEKTORA FT 80 A

► ŠIFRA ARTIKLA: 30 10 101

serija America

prema normi EN1175-1 / UL1977

konektore ove serije često nazivaju Anderson konektori, prema proizvođaču

Definicija pojmova (kako ne bi bilo nesporazuma):

U ovoj seriji ne postoje utikači ("muški" konektori) i utičnice ("ženski" konektori) - istovjetni se međusobno spajaju (simetrično su napravljeni)

Nazivni napon određuje boju konektora, konektori različitih boja ne mogu se međusobno spojiti (fizički se razlikuju).

ŽUTA - 12 V

NARANĐASTA - 18 V

CRVENA - 24 V

SIVA - 36 V

PLAVA - 48 V

ZELENA - 72 V

CRNA - 80 V

SB 50

SR 50

S 50

ART 1 (sivi)

► ŠIFRA ARTIKLA: u tablici ispod

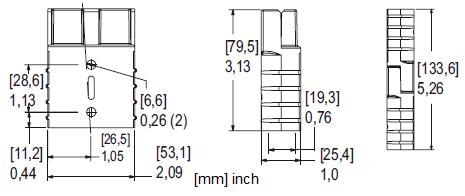

SB 175

SR 175

S 175

ART 2 (sivi)

► ŠIFRA ARTIKLA: u tablici ispod

SBE 160

SRE 160

ART 4

► ŠIFRA ARTIKLA: u tablici ispod

SBE 320

SRE 320

ART 3

► ŠIFRA ARTIKLA: u tablici ispod

ŠIFRE ARTIKALA SERIJE AMERICA
		SB 50	SB175	SBE160	SBE320	SB350
ŽUTA	12 V
CRVENA	24 V	30 10 029	30 10 027	30 10 032	30 10 037
SIVA	36 V	30 10 030	30 10 028	30 10 034	30 10 039
PLAVA	48 V			30 10 033	30 10 038	30 10 025
ZELENA	72 V			30 10 035	30 10 040	30 10 026
CRNA	90 V			30 10 031	30 10 036
